　　空氣干燥方案

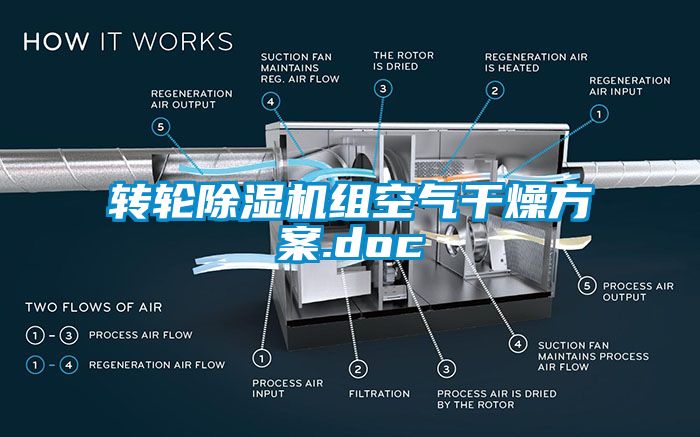

　　機組原理：

　　轉輪除濕機組是通過轉輪的旋轉，使被除濕的氣流所流經的轉輪除濕器的扇形部分對濕空氣進行除濕，而再生氣流流過的剩余扇形部分同時進行吸附劑的再生，被除濕的處理氣流和再生氣流一起逆流流動，從而形成一個連續的，穩定的除濕過程，達到除濕的目的。

　　轉輪機組的核心部件為吸附式除濕轉輪，它以高強度絕熱材料為基材，加工成蜂巢管道結構，使其濕交換面積加大；當需

　　要除濕的被處理空氣通過除濕轉輪的除濕區時，

　　能充分與吸濕劑接觸。復合吸附劑均勻生成在

　　基體上形成一個巨大的吸附表面。密封裝置將

　　轉輪分為270°扇形的除濕區和90°扇形的再

　　生區。轉輪端部周邊采用正壓氣流及硅氟彈性

　　材料平面密封，除濕區與再生區之間為彈性密

　　封。需處理的潮濕空氣由處理風機送入轉輪除

　　濕區，空氣的水份子被吸附劑吸附，得到相對

　　濕度極低的干燥氣流，以達到除濕的目的；同

　　時再生空氣經加熱加熱到預定溫度（一般在110

　　~120℃之間）逆向通過轉輪再生區，將吸附劑內的水份解吸出來并帶走，恢復吸附濕能力。轉輪以極低的轉速（一般在5~10轉/h）緩慢旋轉，整個過程為一反復除濕與再生的周期性過程，確保了連續的除濕效果，得到狀態穩定的干燥空氣！

　　轉輪除濕機組在轉輪除濕的基礎之上綜合冷凍除濕之優勢！于轉輪處理前加裝冷凍除濕表冷，充分利用轉輪低溫低濕情況下除濕之性能！于轉輪后加裝后表冷盤管，控制轉輪出風溫度；以實現溫濕連控。

　　轉輪除濕機組由蒸發冷卻器，除濕轉輪，后表冷，風機和再生加熱器等部分有機組合而成；整機通過PLC集中整體控制，可實現節能高效穩定運行之目的。

　　本公司轉輪除濕機組分普通型和節能型；節能型轉輪除濕機利用逆卡諾循環原理；對轉輪余熱進行回收；用于再生進風預加熱；從而節省再生功率！實現節省運行。

　　除濕設計：

　　（一）設計依據

　　《潔凈廠房設計規范》GB-2001

　　《采暖通風與空氣調節設計規范》GB-2003

　　《潔凈室施工及驗收規范》JGJ71-90

　　《通風與空調工程施工及驗收規范》GB-2001

　　《通風與空調工程施工及驗收規范》（GBJ243-82）

　　《工業管道工程及驗收規范》（GBJ235-82）

　　《機械設備安裝工程施工及驗收規范》｛（T）231（五）-78｝

　　《制冷設備安裝工程施工及驗收規范》（GBJ66-84）

　　制劑車間轉輪除濕機設計選型書

　　用戶單位提供的數據及要求

　　房間號

　　房間功能

　　面積

　　房間高度

　　體積（m3）

　　凈化級別

　　溫度(℃)

　　濕度(%)

　　其它

　　1

　　制劑車間

　　115

　　2.6

　　299

　　D級

　　24

　　30

　　2、使用地區：上海

　　3、現有條件:0.4MPa-0.6MPa飽和蒸汽冷凍水(7℃)：有

　　設備選型

　　室外新風條件（按上海夏季室外極端天氣參數）

　　補充室外新風必須同時滿足：

　　為滿足生產工藝排風與正壓的需要；

　　2、滿足除濕工藝需要；本方案新風參數如下：

　　新風量Qx：送風量*30%

　　相對濕度Rx：75%

　　溫度Tx：39℃

　　絕對含濕量Xx：34g/kg

　　按照此要求可選我公司ZKH-6500D節能型凈化轉輪除濕空調機組

　　除濕機設計思路:

　　新風經前冷降溫處理成低溫高濕的空氣，與房間回風經過二級冷凍降溫處理經除濕轉輪干燥處理，獲得高溫低濕的干燥風，在與房間部分回風混合后冷降溫后得到要求的溫濕度送到送風管道。

　　工藝流程及各點技術參數:

　　狀態點

　　空氣流量

　　溫度

　　相對濕度

　　含水量

　　焓值

　　m3/h

　　℃

　　%

　　g/kg干空氣

　　Kj/kg干空氣

　　A1

　　2200

　　39

　　75

　　32

　　122

　　B

　　2200

　　15

　　95

　　10

　　41

　　C

　　2200

　　37

　　8

　　3.2

　　49

　　N2

　　4300

　　24

　　30

　　5.6

　　40

　　D

　　6500

　　28.4

　　19

　　4.78

　　44

　　S

　　6500

　　18

　　38

　　4.78

　　31

　　五、能耗指標

　　再生加熱量0.3MPa～0.6MPa飽和蒸汽:43.0kg/h

　　PC1冷卻器冷量：58kw≤7℃的冷凍水量：10m3/hDN50*2

　　PC2冷卻器冷量：28kw≤7℃的冷凍水量：4.8m3/hDN40*2

　　六、ZKH-6500D節能型凈化轉輪除濕空調機組技術性能指標

　　序號

　　項目名稱

　　規格型號

　　單位

　　數量

　　產地

　　品牌

　　備注

　　1、

　　除濕轉輪

　　550*200

　　套

　　1

　　進口

　　瑞典/美國

　　高效硅膠

　　2、

　　減速電機

　　GH22

　　臺

　　1

　　臺灣
